在線咨詢
聯系電話
400-182-9001
置頂
市場監管總局出手，58批管材不合格，如何把好質量關
來源： 發布時間：2021-12-21
近期，市場監管總局組織開展了聚乙烯（PE）管材產品等38種產品質量國家監督抽查。其中，抽查了19個省（區、市）242家企業生產的243批次聚乙烯（PE）管材產品，發現58批次產品不合格。根據現行產品標準GB/T 13663.2—2018《給水用聚乙烯（PE）管道系統 第2部分：管材》新增的指標要求，灰分不合格。
灰分主要反映的是管材中無機填料含量。不合格原因是部分企業按照標準中用聚乙烯混配料生產的要求理解和執行不到位，未及時調整原材料配方。
熟悉化工行業的人都知道，我國塑料管道發展很快。目前，已初步形成以聚氯乙烯（PVC-U）管、聚乙烯（PE）管和聚丙烯（PP-R）管為主的塑料管產業。
PE管較傳統管材韌性好、密度低、強度與質量比高、耐腐蝕絕緣功能好、脆化溫度化低、易著色、易于施工和裝置等特點，讓它在一眾管材中脫穎而出。被普遍使用于市政建立、給排水工程、農用節水灌溉、工業排污、供熱采暖、電線電纜穿線等各種領域。
因此，為了確保PE給水管材的質量問題，我國頒布了GB/T 13663系列、QB/T 2892-2007、QB/T 4132-2010等相關檢測標準，對PE給水管材檢測進行詳細的規定。

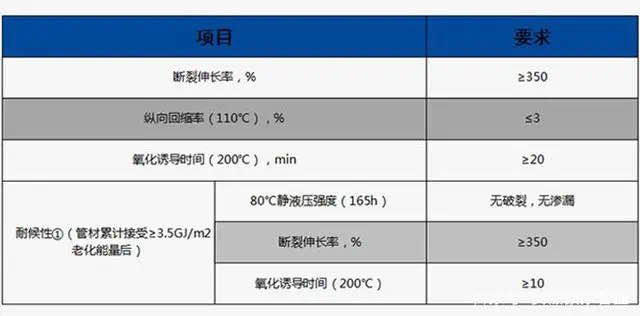

縱向收縮率
縱向收縮率是在特定條件下測試的PE給水管材收縮率。根據行業標準GB/T 13663.2-2018 《給水用聚乙烯（PE）管道系統 第2部分：管材》的要求，外徑大于200mm的管材，可以使用縱向切取的管材樣條試驗，試驗溫度為110℃±2℃。通過回縮率，可以判斷PE管在受熱環境中縱向塑性的穩定性，從而判斷其綜合使用壽命是否滿足工程實踐的要求。
斷裂伸長率
斷裂伸長率是評價給水管材柔性的重要指標。通過對給水管材斷裂伸長率的測試，可以判斷管材質量是否符合規范要求。根據行業標準GB/T 13663.2-2018 《給水用聚乙烯（PE）管道系統 第2部分：管材》要求，PE給水管材斷裂時的最大拉伸速率(規范要求≥350%)。
氧化誘導時間
氧化誘導時間就是特定的溫度下，當材料暴露在氧氣或者空氣氣氛下，材料發生氧化所需要的時間。氧化誘導時間越長，PE管的耐老化性能越好。根據行業標準GB/T 13663.2-2018 《給水用聚乙烯（PE）管道系統 第2部分：管材》規定，PE管的氧化誘導時間應≥20分鐘。
炭黑含量
炭黑是聚乙烯樹脂的最佳UV穩定劑之一，加入適宜含量的炭黑，可有效地防止材料在UV作用下的降解。炭黑含量過低，不能達到抗老化的效果，但含量過高則會形成較多的應力集中點，從而降低聚乙烯材料的力學性能。因此，根據標準，將碳黑含量控制在2.0~2.5%可同時滿足強度和耐候性的要求。
耐候性
耐候性是測定原料及產品抗陽光照射不良影響的能力，由此決定著原料及產品的儲存條件及儲存期。因此，根據標準，管材累計 80℃靜液壓強度（環向應力4.6MPa，165h）應無破裂，無滲漏。接受≥3.5GJ/m老化能量后，斷裂收縮率≥350%，氧化化誘導時間（200℃）≥10分鐘。
目前，國際上對于應用于管材的聚乙烯材料一直不斷地研究和改進，正是因為材料性能的不斷優化，尤其是PE100管的出現，大大提高了聚乙烯管的應用能力，可在同樣使用壓力下減少壁厚，增加輸送截面，同時增強了抵抗裂紋擴展的能力，進一步增強了聚乙烯管的優勢。
目前國際上把聚乙烯管的材料分為PE32、PE40、PE63、PE80、PE100五個等級，而用于燃氣管和給水管的材料主要是PE80和PE100。我國對聚乙烯管材專用料沒有分級，給聚乙烯管材的使用帶來了不小的隱患。
塑料管材作為化學建材的一種，在建筑工程中的用量逐漸增大，但是市場上的品質卻參差不齊，這些都需要通過專業檢測來把守質量關。
